Einen Setplan Exportieren

Grundlagen des Moduls „EXPORT“


Wenn du ein Setting im realen Studio nachbauen möchtest, hast
du im Modul „EXPORT“ die Möglichkeit deine fertigen Lichtsettings
als JPG oder als PDF zu exportieren. Der Setplan beinhaltet neben
den Kameraeinstellungen alle relevanten Werte und Bemaßungen,
um das Lichtsetup im realen Studio aufbauen zu können.

Hinweis: Hast du bereits im SETUP-Modul Bemaßungslinien
vorgenommen, werden diese im EXPORT-Modul angezeigt.

Das EXPORT-Modul öffnen

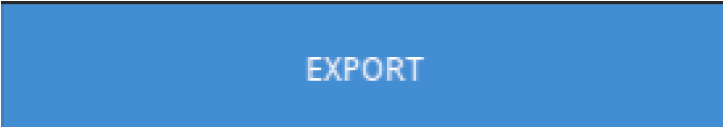

Um das EXPORT-Modul zu öffnen, klicke rechts neben der Menuleiste
auf den Tab EXPORT.


Setup wählen
In der Timeline (links) kannst du dir das Bild für den Export aussuchen
und selektieren. Ist das Bild selektiert, siehst du im mittleren
Bereich das Lichtsetup dazu und auf der rechten Seite die Anpassungsoptionen.

Einstellungsmöglichkeiten

In der rechten Leiste hast du die Möglichkeit ein Template für den
Setplan zu wählen und diverse Anpassungen vorzunehmen.

Hinweis: Änderungen an einem Template werden je Set (Bild) in
die Datei mitgespeichert.

Ausgabeformat wählen

Es sind zwei Optionen zum Exportieren eines Setplans verfügbar:
JPG und PDF. Mit der Option JPG kannst du einen Setplan exportieren,
der für die Webausgabe optimiert ist. Die Option PDF
bietet dir einen druckoptimierten Setplan.

Vorlage wählen und anpassen


In diesem Bereich hast du die Möglichkeit eine Vorlage auszuwählen
und sie zu verändern (Ausgabegröße, Kontur, Farbe).

Kopfleiste und eigenes Logo anzeigen (JPG-Setplan)

Hier kannst du eine Kopfzeile akitivieren, in der du einen Titel vergeben
und dein Logo integrieren kannst. Nachdem du dein Logo
einmal bereitgestellt hast, bleibt dieses in set.a.light 3D verfügbar.
Klicke in das Titelfeld um einen Titel einzugeben.

Draufsicht anpassen
Mit geklickter rechter Maustaste kannst du den sichtbaren Bereich
der Draufsicht verschieben (Alternativ mit Hilfe des Bedienelements
„Ansicht verschieben“(). Zoomen kannst du mit dem
Mausrad oder dem Bedienelement „Zoom-Lupe“ ().

Einstellungsoptionen

In den Einstellungsoptionen für die Draufsicht stehen dir folgende
Punkte zur Auswahl:
• Bemaßung anzeigen
• Gitter anzeigen
• Informationsfelder (und Linien) anzeigen

Bemaßungslinien hinzufügen
Um die Abstände besser einschätzen zu können, kannst du Maßlinien
im Diagramm ziehen. Hast du bereits im Studiobereich Bemaßungslinien
eingefügt, so werden diese hier angezeigt.

Um eine neue Bemaßungslinie hinzuzufügen, gehe wie folgt vor:

a) Bemaßungslinie zwischen zwei Objekten:
1. Klicke auf das Objekt, bei welchem die Bemaßung starten soll
und ziehe die Bemaßungslinie mit gedrückter Maustaste bis zu
dem Objekt, an dem die Bemaßung enden soll.
2. Die Linie rastet automatisch in der Objektmitte ein.

b) Bemaßungslinie von Objekt zu beliebigen Punkt

1. Klicke auf ein Objekt und ziehe die Bemaßungslinie mit gedrückter
Maustaste und gedrückter alt-Taste bis zu dem Punkt, an
dem die Bemaßung enden soll.
2. Mit Loslassen der Maustaste entsteht der Endpunkt (Pinnadel)

Eine Bemaßungslinie löschen


Klicke auf die Bemaßungslinie, die du löschen möchtest. Ist diese
aktiviert, kannst du sie durch Drücken auf die „Entf“-Taste (Windows)
bzw. die Rückschritttaste (Mac OS) entfernen.

Infofelder in der Draufsicht
Die in der Draufsicht sichtbaren Infofelder kannst du so verschieben,
dass sie für den Export ideal platziert sind. Die Infofelder
enthalten alle wichtigen Daten.


Beispiel Infofeld Studio-Blitz

Beispiel Infofeld Speedlight

Möchtest du in der Draufsicht zusätzliche Notizen einfügen,
kannst du durch Klicken auf das Icon () links oben in der Ecke
ein neues Textfeld einfügen. Wenn du an der rechten unteren Ecke
mit gerdückter linker Maustaste ziehst, kannst du es in den Maßen
verändern. Klicke in das Textfeld, um einen Text einzugeben.
Das Textfeld lässt sich mit Klicken und Ziehen auf den Randbereich
verschieben.

Studioansicht anpassen
Die Studioansicht gibt dir einen Überblick über die räumliche Situation
des Sets. In diesem Feld kannst du die Ansicht drehen und
den Ausschnitt anpassen.

Hinweis: Die Navigation der Studioansicht entspricht der
des Studiobereichs im Modul „SETUP“ (Hauptfenster). Daher
kannst du hier die Ansicht ebenso mit gedrückter rechter
Maustaste drehen.

Weitere Einstellungsmöglichkeiten findest du rechts im Bereich
„3D Studioansicht“.

Hier stehen folgende Optionen zur Auswahl:
• Boden und Wände ein- bzw. ausblenden
• Gitter (am Boden) anzeigen
• Die Helligkeit der 3D-Ansicht verändern
• Den Bildwinkel anpassen

Preview Bild
Wenn du über das Previewbild hoverst, hast du die Möglichkeit
das Bild zu rendern (falls noch nicht geschehen) oder ein Bild von
einem Computer zu platzieren (zum Beispiel ein Bild, dass du fotografieren
möchtest und mit dem Setplan mitausgeben möchtest
oder platziere nach dem Shooting dein Ergebnisbild).

Pdf-Vorlagen

Die Option PDF bietet dir einen druckoptimierten Setplan.
Hier gibt es verschiedene Infofelder, die du editieren und einen
Text eintragen kannst. Klicke hierfür in das Textfeld, um es editieren
zu können (beim Hovern erscheint ein Rahmen).

Folgende Textoptionen stehen zur Verfügung:
• Bild umbenennen (Titel eingeben)
• Studio, Fotograf, Kunde, Datum eingeben
• Notizen eingeben

Setplan exportieren und speichern

Um einen Setplan zu exportieren, klicke auf den Button „Export“
unten rechts. In dem sich öffnenden Explorer kannst du das JPG
bzw. PDF benennen und speichern.
