库中自带六款相机支架，它们不能互换：每一款只提供自身机械结构所具有的轴，缺少的字段就是有意缺少的。本页是规划运镜之前——或者你觉得某个轴出了故障时——需要查对的表格。

适用于 BASIC、STUDIO、CINEMA · 四款电影支架需要 STUDIO 或 CINEMA。

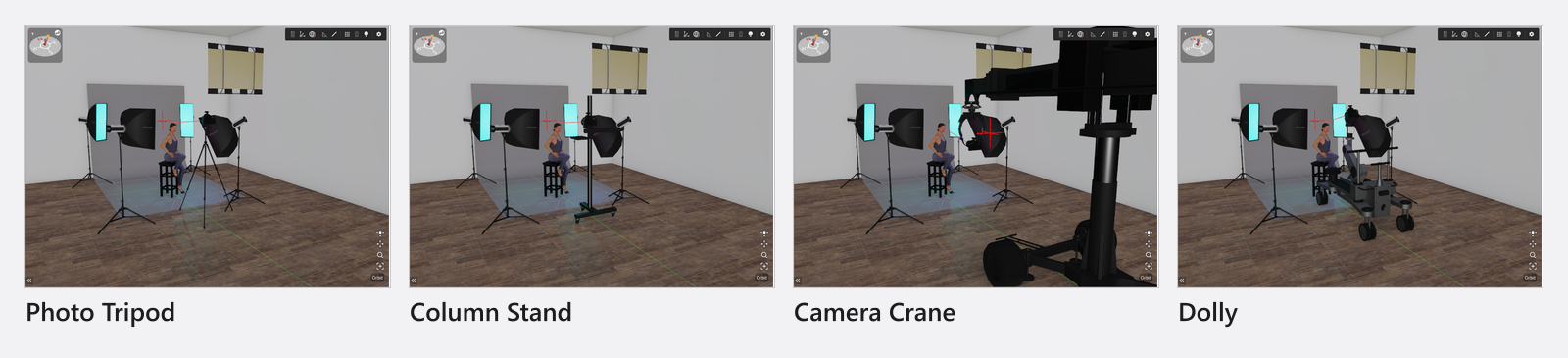

六款支架

支架	类型	版本	说明
摄影三脚架	照相机	全部	新放置的相机默认装在这个支架上，除非你更改了默认支架（参见配置你自己的相机器材）
立柱支架	照相机	全部	带侧向偏移的影棚立柱
电影三脚架	摄像机	STUDIO、CINEMA	用于电影摄影机机身的重型三脚架
摄像机吊臂	摄像机	STUDIO、CINEMA	低矮基座上带伸缩臂的吊臂
滑轨车	摄像机	STUDIO、CINEMA	带轮的移动车，适合在导轨上使用
Fisher 10	摄像机	STUDIO、CINEMA	低矮的带轮移动车，同样可用于导轨

两款带轮的支架在导轨上行驶时，由两个车轮位置确定摆放，因此能平稳通过两段导轨之间的接缝——参见搭建移动车导轨。

各支架有哪些轴

属性面板中支架所在的组恰好显示这里列出的行。所有长度都是公制；把 度量单位 设为英制后，显示为英尺和英寸。

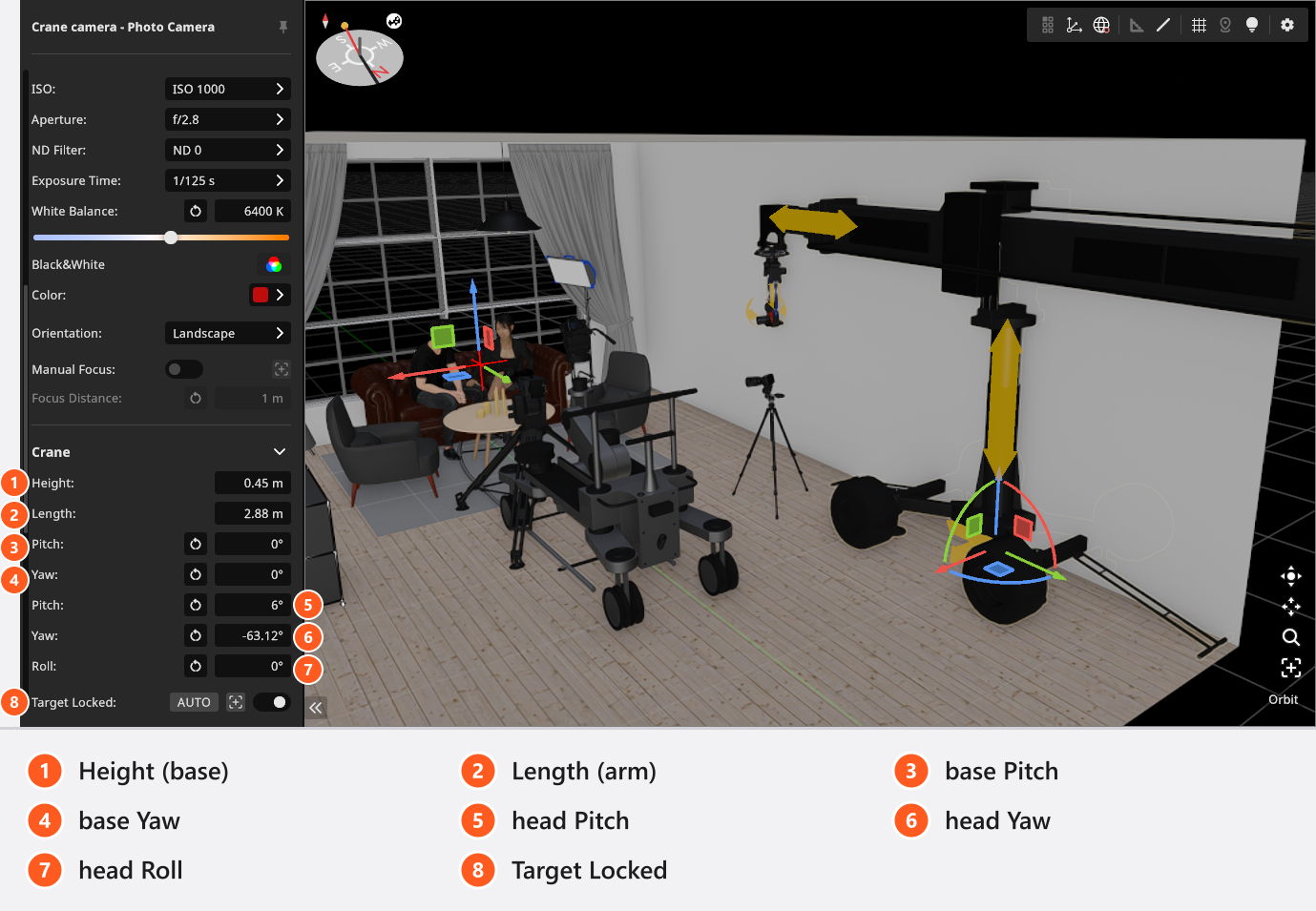

吊臂是唯一基座角度可动的支架，俯仰轴 和 航向轴 在它上面出现两次：一次用于基座，一次用于承载相机的云台。滚转轴 只是云台角度——没有任何支架的基座有 滚转轴。

支架	高度	偏移	长度	基座俯仰轴 / 航向轴	云台角度
摄影三脚架	任意值	—	—	—	俯仰轴、航向轴、滚转轴
立柱支架	`0.37`–`2 m`	`-0.48`–`-0.1 m`	—	—	俯仰轴、航向轴、滚转轴
电影三脚架	任意值	—	—	—	俯仰轴、航向轴、滚转轴
摄像机吊臂	`0`–`0.45 m`（基座）	—	`2.875`–`13.475 m`	俯仰轴 `-42`–`42°`，航向轴 `-180`–`180°`	俯仰轴、航向轴、滚转轴
滑轨车	`0.96`–`1.97 m`	—	—	—	俯仰轴、航向轴
Fisher 10	`0.385`–`1.521 m`	—	—	—	俯仰轴、航向轴

六款支架的云台角度都不受限制，所以构图永远不会被支架挡住。

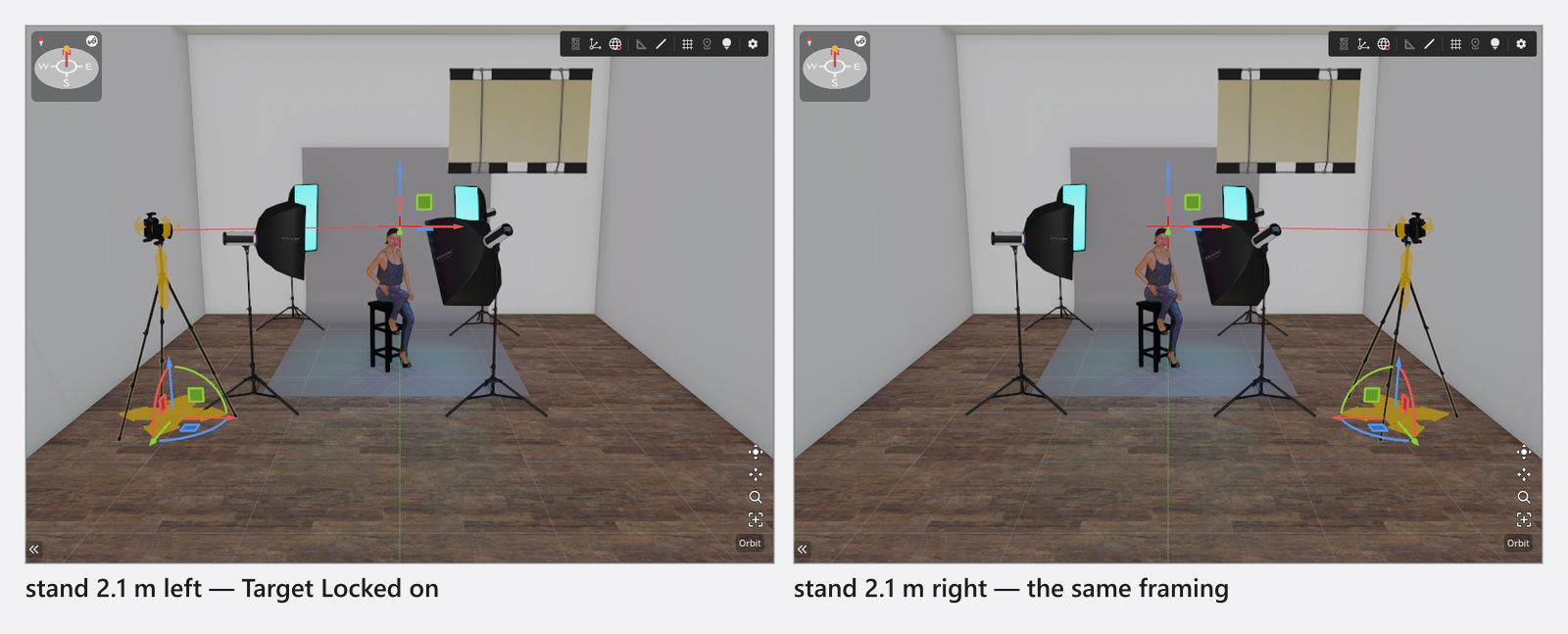

每款支架还带有目标组——目标锁定、AUTO、更新目标点 和三个目标坐标——它在相机支架与高度中说明。六款支架的工作方式相同：底座移动，云台保持构图。

每款支架上“高度”的含义

高度抬升的始终是支架自身的主体，而这并不总是相机：

在 摄影三脚架、立柱支架 和 电影三脚架 上，它是中柱，所以它就是相机离地的高度。
在 摄像机吊臂 上，它是*基座*的升降高度，而基座很低：0 到 0.45 m。相机的高度来自吊臂伸出的长度，以及基座的 俯仰轴。
在 滑轨车 和 Fisher 10 上，它是平台的行驶高度，受该型号机械结构的限制。

因此，要拍摄与视线齐平的人像，在三脚架或 立柱支架 上设置高度；而在 摄像机吊臂 上，则要通过伸出吊臂并俯仰基座来达到——它的高度几乎不会移动相机。两款带轮支架的范围是平台的范围，所以它们停留在移动车通常使用的低矮滚动范围内。

为什么有两款支架没有滚转轴

滑轨车 和 Fisher 10 带液压云台，它可以俯仰和水平转动，但不能滚转，所以它们的组中有 俯仰轴 和 航向轴，没有 滚转轴。其余四款支架的云台具备全部三个轴。因此需要刻意滚转的相机——比如倾斜的地平线——应该装在三脚架、立柱支架或吊臂上。竖拍不受影响：方向会让相机在安装板上转动，所以从移动车上拍摄的竖构图和其他的一样是正的。

为什么三脚架会消失

两款三脚架接受你输入的任何高度：数值不会被限制在该型号所能达到的范围内。高度在该型号覆盖的范围内——摄影三脚架 约为 0.37–4.82 m，电影三脚架 约为 0.5–3.8 m——三脚架会被绘制出来，腿随中柱伸缩。超出这个范围，支架会被隐藏而不是拉伸，只有相机仍然可见。没有任何东西坏掉：把高度调回范围内，支架就回来了。

立柱支架、摄像机吊臂、滑轨车 和 Fisher 10 则把高度限制在表中的范围内，所以不会出现这种状态。

哪些内容可以制作动画

设置项	可动画
高度、偏移、长度	可以，限具有该轴的支架
基座和云台的俯仰轴 / 航向轴 / 滚转轴	可以，限具有该轴的支架
目标锁定、目标点	可以
显示和隐藏支架	不可以
支架的选择	不可以

关键帧需要 Animation Tool 附加组件，在支架没有的轴上设置的数值不起作用。显示和隐藏支架会随快照一起保存，但不能设置关键帧。适用于所有对象的完整对照表见哪些内容可以制作动画。

你自己的支架

你自己创建的支架是上述六款之一的命名副本，提供的轴与其模板完全相同——参见配置你自己的相机器材。使用 BASIC 许可证时不提供电影模板。
