设置原点以测量位置

“位置 1.8 m”只有在你知道它从哪里量起时才有意义。原点就是这个参照：选一个房间角，或在布景中点击一个点，改变外形 中的每个数值就都成了可以用卷尺核对的距离。更改原点不会移动任何对象——变化的只是你读到和输入的数值。

适用于 BASIC、STUDIO、CINEMA · 你需要：在 布光 标签页中打开一个项目；使用角点模式时，布景中要有一个房间。

在哪里找到

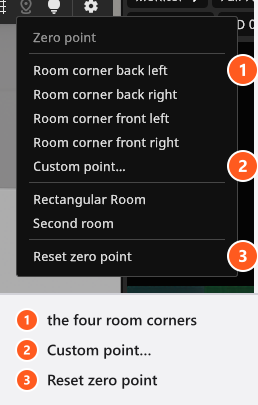

原点 是工作室工具栏上的图钉按钮，工具提示为 选择坐标原点。点击它会打开一个菜单，带对勾的条目就是当前生效的那一项。只要原点不是普通的布景原点，按钮本身就会亮起。

包含房间的新项目从 房间左后角 开始。打开的项目保持它保存时的设置，而早于该功能的文件保留旧的坐标——这就是同一个对象在两个项目中可能显示不同数值的原因。如果某个位置看起来陌生，请打开菜单，看看勾选的是哪一项。

如何从房间角点开始测量

1. 打开 原点 菜单，选择 房间左后角、房间右后角、房间左前角 或 房间右前角。没有可见房间时，这四项都是灰色的：原点保持在普通的布景原点，拖动对象时的读数显示 无房间 – 布景原点。

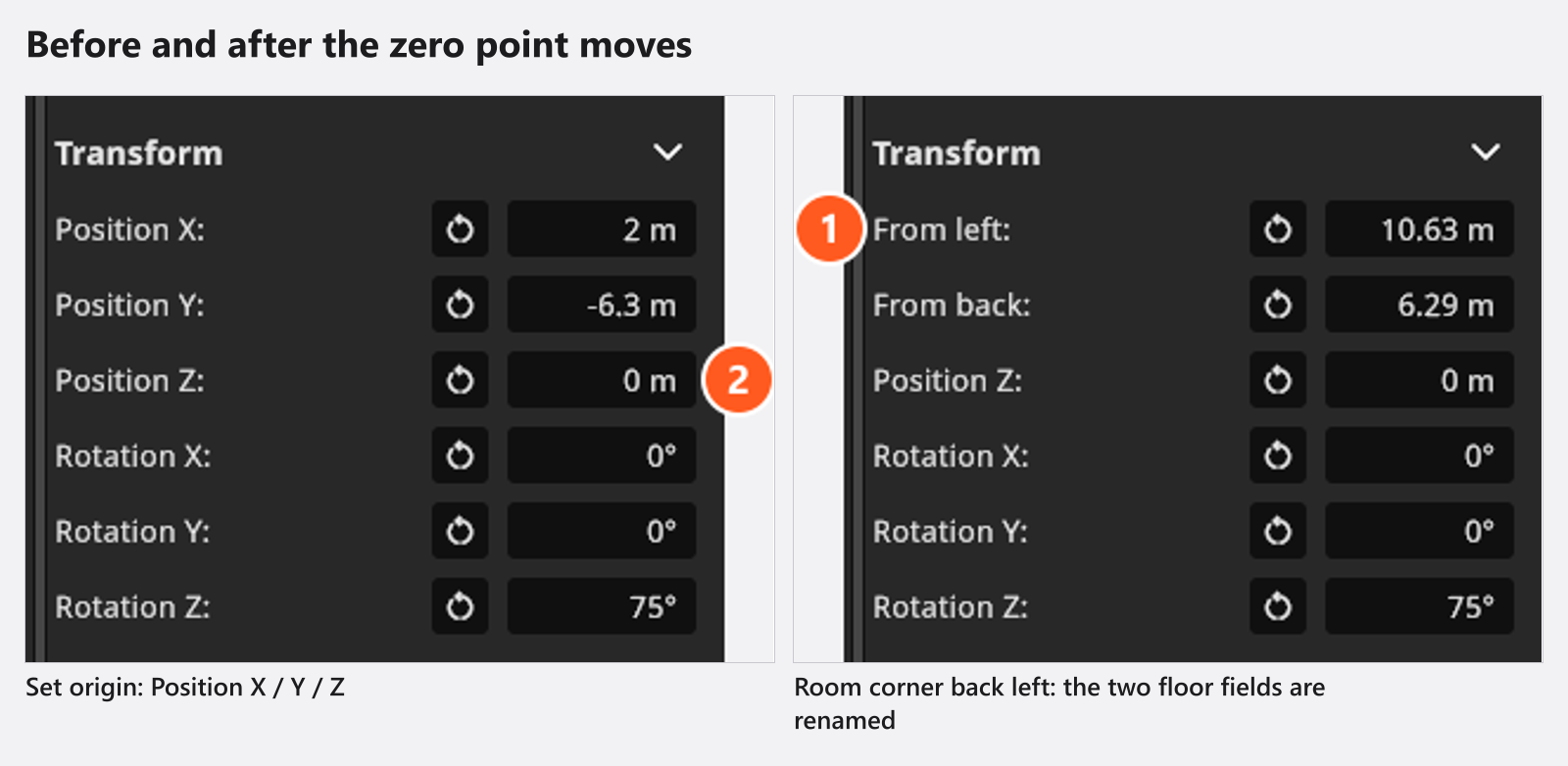

2. 选择任意对象并查看 改变外形。→ 两个地面字段已经改了名字：按你选择的角点，显示为 从左 或 从右，以及 从后 或 从前。它们的数值现在是到该角点的距离。

第三个字段始终是高度，而且高度*从不*重新设定基准：无论哪个原点生效，它始终从地板量起。在你报告错误之前，这一点值得记住。

同样的逻辑还带来两条规则：

• 参照系永远不会应用于携带它的对象——房间角点原点所属的房间，以及拾取的点所绑定的对象。它们保持自己的原始坐标，因为拿一个对象和它自己比较，只会得到一个常数。
• 哪面墙算“后”，取决于相机看向房间的方向，所以角点的名称从你拍摄的位置看总是合理的。

如何拾取你自己的点

有些布景没有合适的角点——户外场景、围绕地板上一个标记搭建的布景、从门框开始量的房间。

1. 从菜单中选择 自定义点…，或按 O（默认）。→ 工作室视图顶部出现 设置原点 横幅。
2. 移动指针。一个读数跟随着它，并说明它将吸附到什么——角点名称、墙边缘、对象的名称，或者附近没有目标时的 自由点——后面是该点将产生的坐标，以及提示*点击房间角、墙边缘或对象 – Esc 取消*。
3. 点击即可设置。Esc 退出该模式而不做任何更改。

吸附提供三种目标：每个可见房间的地面角点、墙与地板相交的线，以及站在地面上的对象的落地点——灯架、相机、模特、道具、背景。不站在地面上的对象被有意排除，因为它们的轴心位于墙面或天花板高度：地面、测光表、墙面元素、窗户和门、建筑灯光和镜子。

吸附到某个对象上的点，只要该对象在布景中且可见，就会跟随它。移动灯架，坐标也随之移动。删除或隐藏它，则改用最后一次存储的点。

房间、重置与保存的内容

• 有多个房间时：菜单在 自定义点… 下方增加一个可见房间的列表，由你选择角点属于哪个房间。
• 菜单底部的 重置原点 回到普通的布景原点。在工作室视图中双击标记，一步即可达到同样的效果。
• 模式、角点、房间和拾取的点都保存在项目中，所以下一个打开文件的人读到的数值和你的一样。

一个完整示例：还原你自己的影棚

先把你真实的影棚量一次：6.20 m × 4.10 m，天花板 2.80 m。按这些数据搭建房间，然后把 原点 设为你量取时的角点——比如左后角。现在在真实地面上拉开卷尺，把量到的数值输进去。主光离左墙 2.10 m，离后墙 1.40 m：在 从左 中输入 2.10，在 从后 中输入 1.40，高度填入第三个字段。对模特和相机做同样的事。程序输出的是一份你的助手无需猜测就能还原的方案，而你在其上添加的尺寸线会直接打印在布景方案上——参见选择、移动和测量对象。

提示与限制

• 在输入一长串位置之前先设置原点。之后再切换并无害处，但会改写屏幕上的所有数值，搭建到一半时容易让人困惑。
• 角点名称描述的是房间，而不是世界。旋转过的房间依然有“左后角”。
• 如果你要分享项目，请在快照的备注中写明你从哪个角点开始量——文件里有这个信息，但看着打印方案的读者看不到。

故障排除

• 我的点击设置了原点，而不是选择对象。 拾取模式仍在运行。按 Esc。
• 房间角点条目是灰色的。 没有可见的房间。添加一个，或取消隐藏。
• 我打开旧项目时，位置数值变了。 该文件保存的是另一个原点——或者没有保存，那样它会保留旧的坐标。请检查菜单。
• 高度字段忽略了我的原点。 这是有意如此：高度始终从地板量起。
